Система ТRIOMAX: сборка без проблем

При разработке двустенных металлических боковин ящиков системы Triomax компания Harn использовала множество ноу-хау и собственных разработок, обеспечивающих как высокое качество продукции для потребителя, так и достаточно простую сборку. Однако чтобы добиться этих результатов, необходимо соблюдать ряд рекомендаций производителя.

Соблюдение присадочных размеров

Важно, чтобы при сборке ящика Triomax были соблюдены все присадочные размеры для направляющих. А именно: при сборке стандартного ящика с фасадом направляющая крепится на расстоянии 5 мм от передней кромки корпуса. При сборке внутреннего ящика данное расстояние должно быть равно 14 мм.

Несмотря на разный отступ, все присадочные размеры для вышеуказанных типов ящиков остаются одинаковыми, что очень удобно, когда в производстве находятся одновременно два типа ящиков — стандартные и внутренние. Универсальность достигается благодаря большому количеству присадочных отверстий.

На схеме видно, что для крепления направляющей в стандартном ящике используется третье отверстие, расположенное на расстоянии 37 мм от передней кромки боковины. Для внутреннего ящика используем второе отверстие направляющей. При этом расстояние для сверления отверстия остаётся прежним — 37 мм.

Возможность сборки на шипах

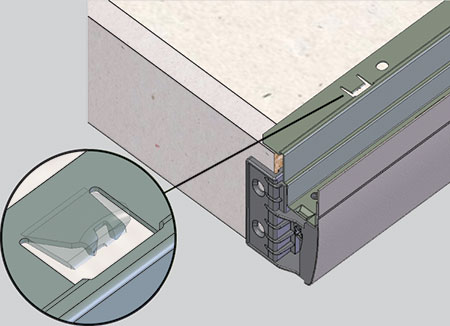

При сборке ящика на саморезы появляется щель между боковиной и дном, куда забивается пыль и грязь, а при попадании влаги может произойти и разбухание ДСП. Между тем, проблема решается очень легко. Все боковины ящиков системы Triomax имеют встроенные забивные шипы, не требующие дополнительного сверления или фрезеровки. Достаточно нескольких ударов молотком — и дно ящика будет надёжно закреплено. К сожалению, как показывает практика, мебельщики, приобретающие данную систему для выдвижных ящиков, почему-то забывают о «шиповом» методе сборки, и в результате получают претензии от клиентов.

Широкий ящик

Широкие ящики в кухонной мебели сегодня очень популярны. И это вполне объяснимо. Там, где раньше внутреннее пространство короба было «разбито» на 2–3 ящика, использование одного широкого ящика позволяет минимизировать затраты на комплектующие при производстве мебели и, соответственно, предложить более доступные цены для конечного потребителя. С другой стороны, покупатель кухни, используя широкий ящик, получает больше полезного внутреннего пространства.

Однако есть опасность, что при серьёзной нагрузке дно широкого ящика начнёт прогибаться. Во избежание этого в ящики с шириной фасада более 900 мм необходимо устанавливать специальный поддерживающий элемент.

Разметочные шаблоны

Чтобы при сборке ящика никогда не возникало проблем из-за неточной присадки, компания Harn разработала специальные разметочные шаблоны: для фиксаторов фасада, продольного рейлинга, а также для дна ящика и задней панели. Применение разметочных шаблонов позволяет производить сборку, во-первых, качественно, а во-вторых, очень быстро.

Подробная информация об ассортименте, монтаже и регулировке системы ТRIOMAX представлена в каталоге и на сайте компании «МДМ-Комплект», а также на сайте www.harn.ru

Олег Анохин
менеджер по продукту, компания «МДМ-Комплект»

29 июня 2011 (№100)
