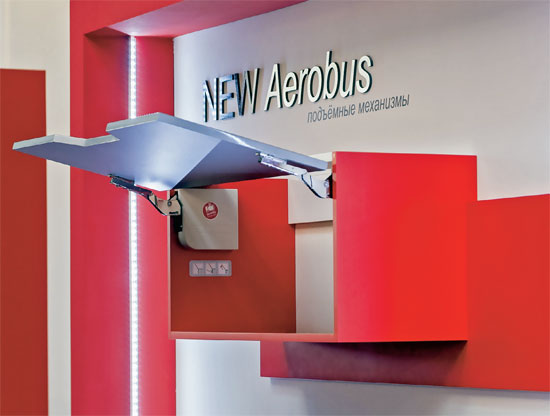

Установка системы AEROBUS для малых верхних фасадов
Точная и эффективная работа любой высокофункциональной фурнитуры во многом зависит от корректности монтажа.
Руководствуясь пошаговой инструкцией при установке подъёмного механизма AEROBUS компании BOYARD, вы получите хорошо работающую систему, отрегулированную во всех плоскостях, с гарантией длительного срока комфортного использования.
Установка механизма AEROBUS к корпусу
В комплект AEROBUS включены все детали, необходимые для монтажа: подъёмные механизмы, декоративные пластиковые крышки, планки и крепёжные элементы. Это значит, что конечная стоимость смонтированной системы будет выдержана в рамках запланированной сметы, поскольку дополнительно ничего докупать не придётся.
Первое, что необходимо сделать, разметить на боковой стенке мебельного корпуса отверстия.
Все присадочные размеры указаны в инструкции. При строгом следовании указанным размерам механизм будет надёжно закреплен на корпусе и не будет «болтаться» при движении фасада.
Затем сверлим центровочные отверстия, прикладываем AEROBUS к боковине корпуса, совмещая центровочные штифты и отверстия, прикручиваем механизм по контуру четырьмя саморезами большего размера. То же самое делаем на другой боковине мебельного корпуса.
Важно!
Размеры присадки двух центрирующих штифтов AEROBUS идентичны присадке австрийского аналога, поэтому при переходе на AEROBUS не нужно менять настройки оборудования на производстве.
Крепёж планки
На фасаде делаем разметку для крепления планки, в соответствии с размерами, указанными в инструкции.
Присоединяем планку к фасаду с помощью двух саморезов. Так же крепим с другой стороны вторую планку.
Внимание! Два оставшихся самореза прикручиваются после окончательной регулировки положения фасада.
Присоединение фасада к корпусу
Ключевой момент монтажа — установка фасада. Соблюдайте меры предосторожности на этом этапе: рычаг может открыться достаточно резко. Сам процесс присоединения фасада к корпусу несложен: фасад просто «пристегивается» по принципу clip-on к корпусу, с помощью крепёжной планки и рычага механизма AEROBUS. Присоединив фасад, проверяем, как он закрывается и открывается.
Регулировка в трёхмерной плоскости
Регулировка по ширине: слегка ослабляем саморезы в планках, регулируем фасад в горизонтальной плоскости. После достижения нужного положения фасада закручиваем саморезы. Дополнительно закрепляем каждую планку на фасаде с помощью оставшихся саморезов.
Регулировка по высоте: с помощью винтов-эксцентриков, которые расположены на концах рычагов механизма — приподнимаем или опускаем фасад.
Регулировка наложения производится регулировочными винтами на рычагах механизма (рядом с винтами-эксцентриками), по аналогии с мебельными петлями.
Регулировка натяжения пружины
Мощность пружины регулируется в соответствии с весом конкретного фасада. Изначально на механизме установлена минимальная мощность пружины в каждом диапазоне высоты фасада. Для корректной работы механизма можно увеличить мощность пружины с помощью шуруповерта.
Возможно удаление демпфера:
AEROBUS позволяет при необходимости регулировать скорость закрывания лёгких фасадов. Чтобы он закрывался быстрее, можно удалить демпфер у одного из механизмов. Однако если после этого удар фасада о корпус шкафа будет сильным, то рекомендуется снова установить второй демпфер.
Крепление крышки
На последнем этапе на механизм надевается пластиковая крышка, которая выполняет защитную и декоративную роль. Её следует крепить, начиная с верхней части, а затем чуть сдвинуть в сторону фасада до щелчка.
В итоге мы получаем отличный результат: технологичное и стильное движение фасада, возможность его фиксации в каждой точке открывания и закрывания, удобное для пользователя открывание фасада под углом 107°, гарантия надёжности и прочности системы. Механизм AEROBUS, обеспечивающий высокую функциональность работы фасада, компактен и эргономичен, он занимает минимум места внутри шкафа. Размеры AEROBUS на внутренней стенке корпуса составляют 135 мм х 140 мм х 28,5 мм. Гибкая регулировка — не менее важное достоинство AEROBUS: эту систему всегда можно настроить и отрегулировать так, как удобно пользователю.
